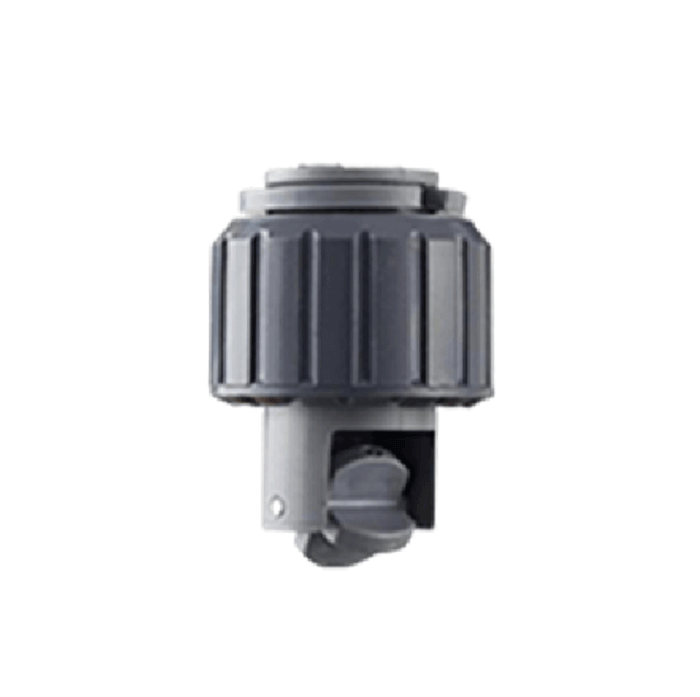

(KISA) DALDIRMA TİP TÜRBİN DEBİMETRE

Daldırma tip türbin debimetreler geniş kullanım alanına sahip; 1/2" den 24" e kadar kullanım imkanına sahip yarı mekanik debimetrelerdir. Sensörler kullanım alanına göre pirinç, 316 paslanmaz çelik, PVC veya polipropilen olarak seçilebilir. Gövdeler en yüksek dayanıma sahip olacak şekilde üretilmiştir. Yüksek kalite üretim nikel bağlı tungsten karbitten üretilmiş türbin ve shaft malzemeleri sayesinde uzun ömürlü olarak kullanılabilir.

Daldırma tip türbin debimetrenin amacına uygun olarak kullanılabilmesi için; labaratuar ortamında test edilerek K-Faktörü belirlenmiş bağlantı elemanları ile kullanılması tavsiye edilir. Aksi taktirde sensörün dalma boyu, sızdırmazlığı ve K-Faktörü en doğru şekilde tespit edilerek, buna göre montaj yapılması gerekmektedir.

Bu model debimetrelerin kullanım alanları aşağıda yer almaktadır:

➢ Endüstriyel / Atık Su

➢ Soğutma Suyu İzleme

➢ Endüstriyel akış kontrolü

➢ Kimyasal Oranlama vb.

İtalyan menşeine sahip bu debimetrenin kısa ve uzun modelleri max 24" büyüklükteki boruya uygulanabilmektedir.

F3 (Kısa Model): 1/2" ile 1 1/2" arası

F3 (Uzun Model): 1/2" ile 24" arası

NASIL ÇALIŞIR?

Enelsan LWGY serisi debimetreler sıvının akışı ile senkronize hızla hareken eden pervane ile ölçüm alınmasına sağlayan ölçüm prensibine sahiptir. Bu türbine ait her bir kanat manyetik sensör önünden geçerken 1 adet puls üretilmesi ve bu puls darbelerinin sayısının zamana bağlı değişim ile anlık debi, bu puls darbelerinin toplam miktarı ile toplam geçiş miktarı hesaplanması sağlanmaktadır.
   Her bir debimetrenin kendisine ait kalibrasyon belgesi ile 1 Pulse miktarı karşılığı gelen miktar belirtilmekte ve anlık / toplam debi hesabı bu bilgi ile sağlanmaktadır. Ürün seçilecek olan modeline göre Pulse, 4-20Ma, RS485Modbus çıkışlı; göstergeli veya göstergesiz olarak kullanılabilir.   Debimetre iç yapısı aşağıda belirtilmiştir.
