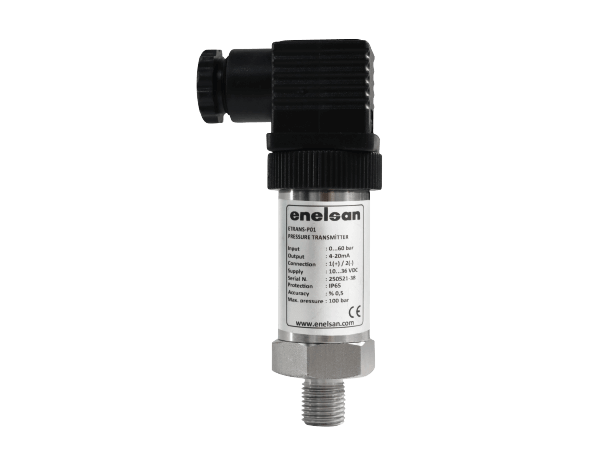

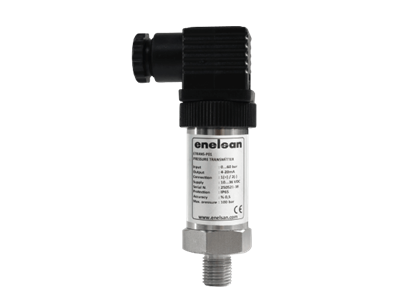

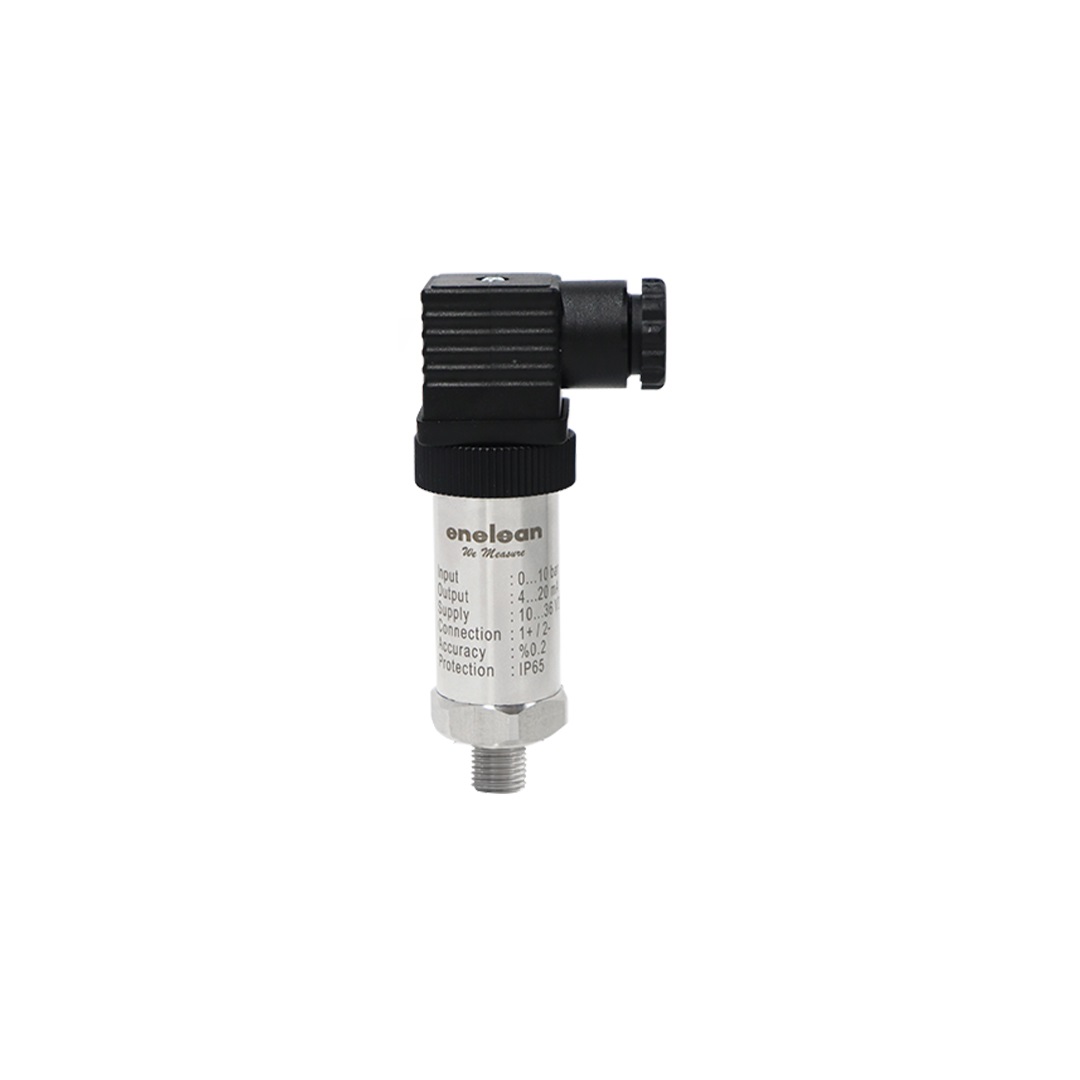

PARMAK TİP BASINÇ TRANSMİTTERİ

Parmak tip basınç transmitteri paslanmaz çelik bir gövde içerisine yerleştirilmiş seramik/silikon sensor veya paslanmaz çelik 316L gövde üzerinde bulunan piezorezistif ölçüm hücresi ve elektronik karttan oluşturulmuştur. Sensor tasarımı sıcaklık değişimlerinde ve aşırı yükte güvenirliğin korunmasını sağlar.
Paslanmaz çelik 316L diyafram veya seramik/silikon sensor kullanımı tüm ölçüm aralığında yüksek lineerlik sağlarken, histerisis etkisini de minimuma indirir.
Çalışma Şekli
Paslanmaz çelik 316L diyafram ve seramik sensor basınç altında elementlerin fiziksel sapmalarını hisseder. Mekanik deformasyon elektriksel bir sinyale diyaframdan ve seramik sensorden bir direnç köprüsü ile dönüştürülerek taşınır. Bir amplifikatör hücrenin çıkış voltajını transmitterin çıkış akım sinyali olan 4-20mA / 0-10V’a dönüştürür.
Basınç Transmitteri harici kararlı bir güç kaynağı ile beslenir. Ters kutup ve yüksek besleme voltajı girişteki koruma diyotları tarafından önlenir. Cihaz ayrıca içindeki EMC koruyucu bileşenler sayesinde elektromanyetik gürültülerden de etkilenmez.
